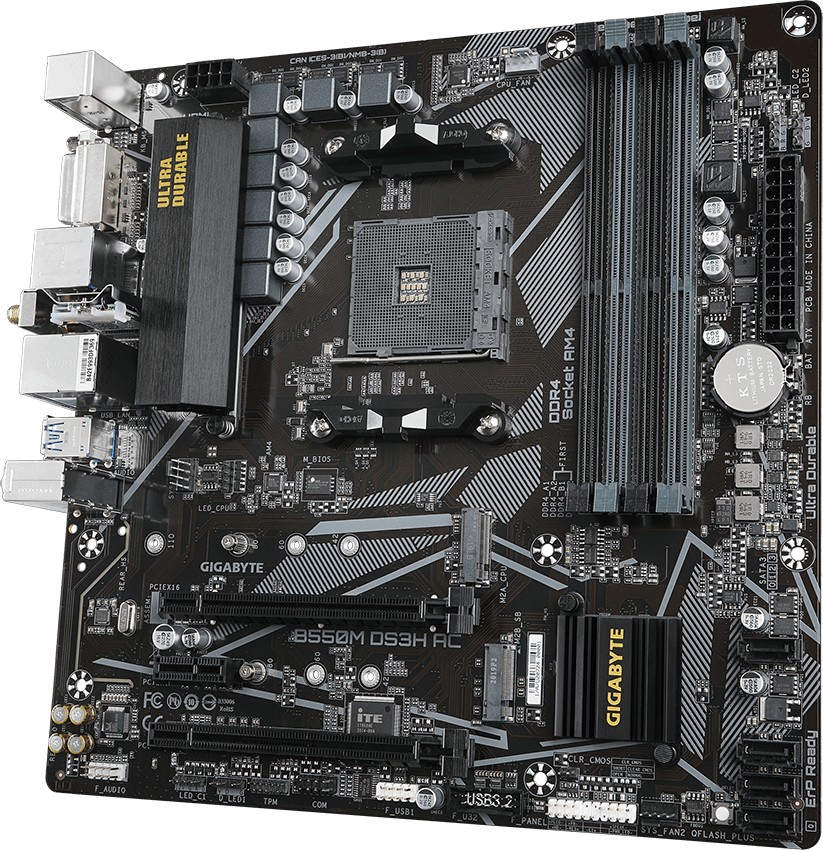

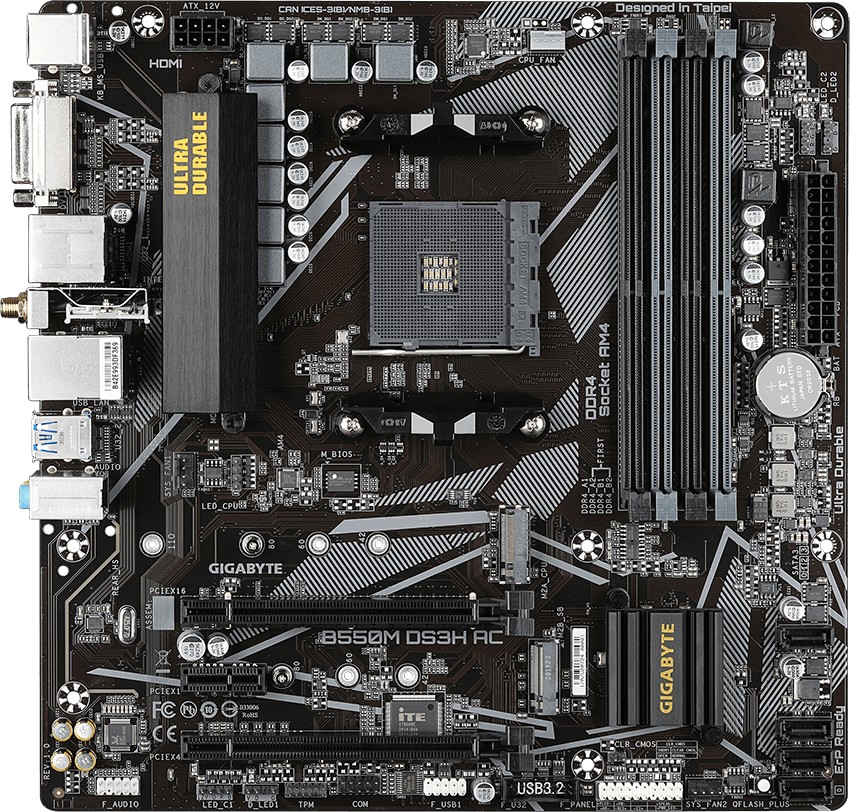

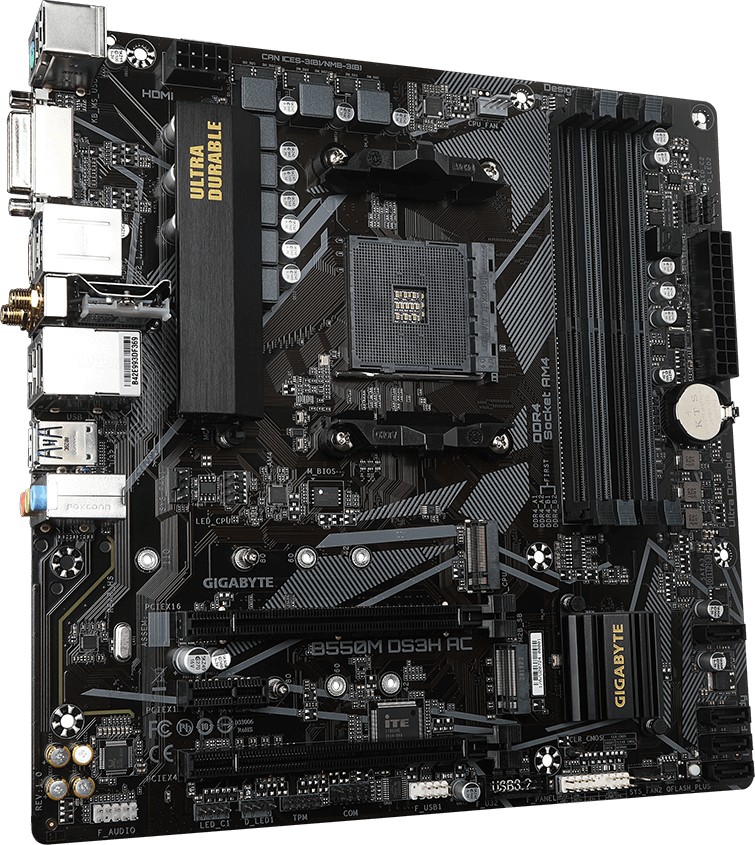

GIGABYTE B550M DS3H AC
Abbildung ähnlich
Produktinformationen "GIGABYTE B550M DS3H AC"
Das GIGABYTE B550M DS3H AC basiert auf dem AMD-B550-Chipsatz und unterstützt AMD-Prozessoren für den Sockel AM4. Es verfügt über vier DDR4-Slots für bis zu 128 GB Arbeitsspeicher. Zur weiteren Ausstattung des GIGABYTE B550M DS3H AC gehören ein PCIe-4.0-x16-Slot, ein PCIe-3.0-x16-Slot und ein PCIe-3.0-x1-Slot. Außerdem verfügt das GIGABYTE B550M DS3H AC über 8-Kanal-Sound, eine Gigabit-LAN-Schnittstelle, vier SATA3-Anschlüsse, zwei M.2-Anschlüsse, WIFI 5, Bluetooth 4.2 und eine Reihe an USB Schnittstellen.
Details
Details
- Formfaktor: µATX
- Sockel: AMD AM4
- Chipsatz: AMD B550
- CPU-Kompatibilität: Athlon - Dali, Ryzen 3000, Ryzen 4000, Ryzen 4000G, Ryzen 5000, Ryzen 5000G, CPU-Kompatibilitätsliste
- RAM-Slots: 4x DDR4 DIMM, Dual Channel, UDIMM (Non-ECC+ECC), max. 128GB (UDIMM)
- RAM-Datenrate OC: max. DDR4-4733
- RAM-Datenrate nativ: DDR4-2400/DDR4-2666 (Athlon - Dali), DDR4-3200 (Ryzen 3000), DDR4-3200 (Ryzen 4000), DDR4-3200 (Ryzen 4000G), DDR4-3200 (Ryzen 5000), DDR4-3200 (Ryzen 5000G)
- ECC-Unterstützung: ja

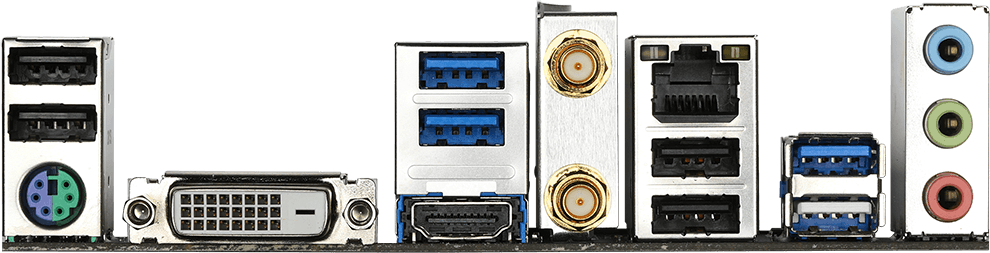

- Anschlüsse extern: 1x HDMI 2.1 (iGPU), 1x DVI-D (iGPU), 4x USB-A 3.0 (5Gb/s), 4x USB-A 2.0 (480Mb/s), 3x 3.5mm Klinke (Realtek ALC887), 1x RJ-45 (1000Base-T, Realtek RTL8118AS), 1x PS/2 Combo, 2x Antennenanschluss RP-SMA
- PCIe-Slots: 1x PCIe 4.0 x16, 1x PCIe 3.0 x16 (x4), 1x PCIe 3.0 x1
- M.2-Slots: 1x M.2/M-Key (PCIe 4.0 x4/SATA, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 3.0 x2/SATA, 2280/2260/2242), 1x M.2/E-Key (2230, belegt mit WiFi+BT-Modul)
- Sonstige Schnittstellen: 4x SATA 6Gb/s (B550)
- Anschlüsse intern - USB: 1x USB 3.0 Header 20-Pin (5Gb/s, 2x USB-A), 1x USB 2.0 Header 9-Pin (480Mb/s, 2x USB-A)
- Anschlüsse intern - sonstige: 1x seriell Header, 1x TPM Header
- Anschlüsse intern - Kühlung: 1x CPU-Lüfter 4-Pin PWM, 2x Lüfter 4-Pin PWM
- Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 1x 8-Pin EPS12V
- Anschlüsse intern - Beleuchtung: 3x 4-Pin RGB (+12V/G/R/B, max. 2A), 2x 3-Pin ARGB (+5V/DATA/GND, max. 5A)
- Buttons/Switches: USB BIOS Flashback/Q-Flash Plus (intern)
- Audio: Realtek ALC887
- Netzwerk: Realtek RTL8118AS (1Gb/s)
- Grafik: iGPU
- Wireless: Wi-Fi 5 (WLAN 802.11a/b/g/n/ac, 1x1, Intel 3168), Bluetooth 4.2
- RAID-Level: 0/1/10 (B550)
- VRM-Design: 5+3, 8 virtuelle CPU-Phasen (5+3), 8 reale CPU-Phasen (5+3)
- MOSFETs VCORE: 5x 46A 4C10N/10x 4C06N (High-/Low-Side)
- MOSFETs SOC/VCCGT: 3x 46A 4C10N/4C06N (High-/Low-Side)
- PWM-Controller: RAA229004 (max. 8 Phasen)
- Beleuchtung: N/A
- BIOS: 1x 32MB (256Mb)
- Besonderheiten: Audio+solid capacitors
- Garantie: 3 Jahre
